Corelec on AML TV Box

Corelec si Libreelec sunt doua sisteme de operare de tip Linux cu suport DVB !
principial nu este mare diferenta intre cele doua ! ambele lanseaza un Kodi
ca interfata utilizator si princonfigurarea acestuia utilizatorul poate atasa si
exploata periferice DVB (dvb-s2,dvb-T2,dvb-c) .

In final m-am decis sa fac urmatorul test ...

- sa instalez un Coreelec pe SD card



- principala problema este identificarea corecta a codului
mainboard (chipset) si a dimensiunii RAM pentru varianta aleasa
Amiko A6N : este generic S-905X cu 1 Gb RAM ( p212 1Gb)

- dupa scrierea imaginii cu (Balena, Rufus , Libelec Creator )
- am accesat SD cardul , partitia FAT , folderul "device_trees"
- am copiat de acolo "dtb" pentru p212 1Gb
- l-am redenumit "dtb.img" si scris in radacina
- introdus cardul in A6N
- apasat swirchul de "Recovery" si mentinut
- si ... pus sub tensiune ! Boot fara probleme in Corelec

Aici trebuie facute configurarile pentru PVR DVB

- se incarca addonul TV Headend Client
- si serviciul server TV Headend
- surpriza neplacuta este ca in acesta varianta lipsea
din Addonul DVB drivers ... tocmai driverele !!!
- pentru cazul XBOX se instaleaza addonul Crazzycat TBS
care aduce dupa el cele de trebuinta !

Dupa un restart ... putem accesa TVheadend pe interfata WEB

http://ipbox:9981

si vom gasi intre surse si tunerul nostru !









Dupa maparea serviciilor scanate pe canale ... acestea devin vizibile in Kodi !

Trebuie sa va marturisesc ca testul meu de Corelec cu TvHeadEnd a fost
ca intodeauna chinuitor si fara mari satisfactii ! De mers a mers, dar
abordarea neunitara a Front End si Back End mi-a lasat un gust amar si
un pic de confuzie !

Ieri povestind cu prietenul @Zildan , una alta d'ale DVB-ului , acesta mi-a
spus ca si-a luat din China un player facut cu noul chipset AML s-905 X5 !
despre care spunea ca face si drege ... minuni ! sub noua versiune de
Corelec 22. Cu ce face ? cu clientul VDR VNSI ... ceea ce mi-a starrnit
curiozitatea si iata ce am aflat ...

Corelec 22.0-Piers_alpha2

* Updated vendor kernel to 5.15.170
* Add support of Amlogic SoC S905X5
* Add support of VVC/H266 hardware decoder
* Add Wifi driver for Amlogic W2 chip
* Add support for Bluetooth with Amlogic W1 and Amlogic W2 chip
* Add internal DVB tunner support on various devices by @mczerski
* Update libMali to r44 for all SoCs
* Add support for Broadcom Wifi chips with provider id 0x43**
* Add Wifi driver for EA6X21QX

Deh ! cum nu prea am un chipset care sa beneficieze de toate noile facilitati,
iar versiunea este bine pe la inceputuri mi-am zis ca ar merita sa fac macar
un test cu versiunea stabila 21.3 ... si ca sa vezi ! am uitat ce si cum la
pregatirea SD card ...

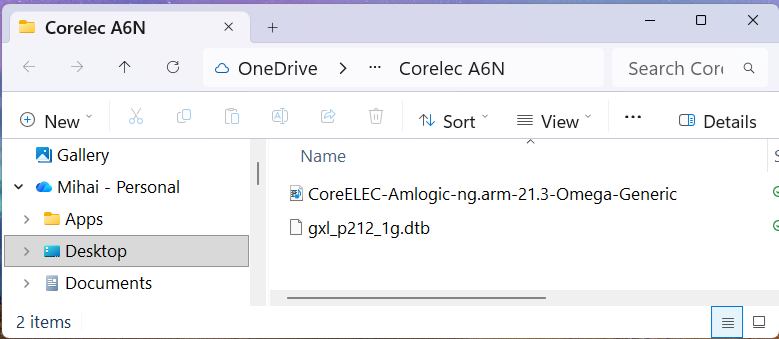

- alegeti o imagine generica NG daca nu va regasiti in lista
- si aici lucrurile se complica ! trebuie sa alegeti un dtb care sa
corespunda placii de baza, chipsetului si dimensiunii RAM !

Baza de date a placii de baza o alegeti dupa ce creati SD card-ul , dintr-un
folder aflat in partitia sistem FAT32 , i-l aduceti in radacina si-l rebotezati
dtb.img ! S-ar putea sa gasiti un dtb potrivit in versiuni mai vechi de
Corelec sau chiar in Librelec !!!



Introduceti cardul , apasati Reset , si puneti sub tensiune ! daca totul
este in regula , adica dtb a fost corect ales !!! o sa vedeti bootlogo de
Corelec ! La primul boot , Corelec modifica scriptul de boot Android al
playerului adaugand un test de prezenta al SD card Corelec ... si daca
da, atunci booteaza Corelec fara sa mai fie nevoie de buton de Recovery !

Inainte de orice altceva ... sa facem un inventar !

- avem nevoie de addonul VDR cu cele doua componente ale sale
- trebuie sa aducem driverele care implicit lipsesc ... printr-un
truc , instaland addonul TBS ( i-l gasiti cu search )
- conectati XBox One DVB-C
- din Drivers activati driverul TBS si va cere restart !
- dupa restart intrati in VDR Config , interfata de configurare si fara
ezitari spuneti search ! O ideie buna este sa cofigurati operatia, intai
QAM 64 si apoi QAM 256 ca altfel va apuca noaptea !

N-o sa va plictisesc cu povestile ... va arat cateva capturi !























Evident ca avem si un Oscam ... fara EMU ! se instaleaza ca serviciu si
are interfata Web ...

http://IB-Box:8888
user : oscam
pass : oscam

Este destul de recent si nu are fisiere de configurare !

TBS 5520 pe Coreelec

Ideia mi-a venit firesc ! pentru a folosi XBox a trebuit sa instalez un driver TBS !
si cum azi m-am jucat de plictiseala cu TBS-ul meu ... mi-am zis hai sa incerc !

- nu a trebuit sa scanez canale pe DVB-C ! erau scanate de la XBox !
- am putut sa definesc tunerul DVB-S2
- am intrat in lista de canale scanate dupa un restart benefic !
-am vazut ledul TBS trecand in albastru semn ca este activ !
- si am deschis cu tupeu un canal de cablu !!!
- Bingo ... sunet curat si imagine ca lacrima !



Mai sa fie ! asta a fost peste asteptari ! mai ramine sa vad ca merge si in
DVB-S2 si i-mi retrag cuvintele urate despre TBS !



Si pana aici mi-a fost ! TBS suge prin portul USB mai mult decat A6N poate
da ! asa ca sursa lui amarata de 5V a sucombat ! posibil cand i s-a cerut o
schimbare de tensiune de la 13v la 18v ! asa ca deocamdata ... ma opresc
din teste ! Teoretic ar fi trebuit sa tina ... 5V 1000mA ! trebuie verificat A6 !
Astia 1000mA precis erau vreo 350mA ! ca sursa originala A6N arata altfel !

Ticalosul de TBS se alimenteaza printr-un port USB ... ar fi trebuit sa-l pun pe
o sursa separata de 5v si totul era in regula ! dar nu are alimentare externa !
A6N este in viata ! verificat pe sursa de backup ! dar sursa folosita ,evident
ca a sucombat !!!

Ceea ce era de demonstrat s-a vazut ! a scanat canale de pe Astra 19.2 E !!!
Tunerul de pe TBS este unul cunoscut in epoca ... AVL6882 !!!

Am incercat si cu tunerul DVBSky S-960 DVB-S2 ! fara sansa ... nu este
cunoscut nici in pachetul TBS nici in driverele proprii ! desi este unul clasic !

TBS are doua conectoare USB ! o fi stiind el de ce ! eu eram conectat cu
unul singur ! pentru ca pe PC a mers asa fara probleme ! deh ... alta Marie !
Cred ca voi mai face un test cu un conector de alimentare si semnal catre
A6N si cu al doilea cablu intr-o sursa externa USB de 5V 1000 mA !

DVB-API pentru VDR:

Multzam coane ! cred ca stiam candva , tot de la tine ... dar am uitat !!!
dar necazul este ca Oscamul asta ... nu are EMU !!! oricum nu l-as fi folosit !
asa ca nu se face gaura in cer din asta !

Am incercat din nou cu TBS 5520 ! si de data asta am mai scanat o portie
de canale FTA de pe Astra 19.2e si m-am dus la vizionare !!! Bingo ! totul
este OK ! merge si dvb-c si dvb-s2 !







Se cheama ca tot am reusit ceva ! si mi-am ocupat placut dupamiaza !
Trebuie sa-l rog pe @Atilla sa se milostiveasca de mine c-o sursa originala
pentru A6N pentru ca s-ar putea sa ma mai joc cu el ! Astept ca Coreelec
22 sa treca de stadiul Alpha si sa inceapa sa construiasca si pentru modele
mai vechi de chipseturi AML.

Din cate i-mi amintesc eu de pe vremea cand eram interesat de Kodi , parca
addonul VDR avea o interfata proprie de play TV Live ! si daca rascolesc prin
capturile de acum vreo 10 ani, cred c-o voi gasi ! Daca va amintiti ceva despre
asta ... da-ti un semnal ! Mi-e chiar i-mi placea interfata ! lega sub ea unitar
functiile simplificate de receptor ... setare sursa de semnal, scanare, explorare
lista de canale si vizionare ! aducea un pic cu MyTV de la Amiko ! era ceva
colorat in orange sau coniac ...

Si iata ca cine cauta ... in final gaseste !

https://www.tvdr.de/



Maestrul @Zildan zice ca este in Kodi ! eu am cautat-o dar nu am dat
peste ea ! Ideia este ca inainte de orice trebuie sa fii convins ca Clientul
VDR VNSI este corect instalat si functional !

Ce am instalat, ca addonuri sau instalate ce dependente de acestea ...











Iata si verificarea functionarii cu XBox One DVB-C ...





L-am lasat sa scaneze in prostie ! si a inventat canale ! la Cluj sunt 263 !

VDR OSD

Hai sa vedem cum se activeza OSD pentru VDR ! asa cum zice @Zildan ...
cauti la Settings PVR ! si precis gasesti ! zis si facut !













Ei si cam pana aici mi-a fost ! aici trebuie sa ai definita o telecomanda VDR !
in fapt una inteleasa de Kodi ! nu mare lucru dar fara ea nu poti face nimic
in OSD !

"In order to navigate VDR's UI it is essential to use color buttons but those
have predefined functions in XBMC. You can remap any button/key when
being in OSD mode. Just add a section "Addon" to your remote.xml or
keybord.xml" (@FernetMenta)

Masina VDR AML S-9xx !

L-am intaratat pe Maestrul @Zildan sa facem ... o masina VDR ! NU zic ca
este simplu , poate ca nici nu este posibil ! dar merita joaca ... eu am timp
el are know how ! cine stie ... poate iese ceva !

Iata ce avem la dispozitie !

- un Linux la zi pentru chipseturi AML : viewtopic.php?p=242639#p242639
- sau un extras de Linux din Coreelec, compact si partial
pregatit care in loc de Kodi ca interfata sa lanseze VDR
- sursele compilabile ale proiectului VDR : https://www.tvdr.de/download.htm
- cateva implementari simillare : http://linvdr.org/projects/linvdr/
(destinate unor PC-uri dedicate cu niste placi DVB montate in ele )
- https://archiveos.org/linvdr/ - care din pacate au disparut
- o colectie de FW si chiar drivere Linux pentru cateva tunere USB populare

S-ar prea putea ca viziunea mea despre acest proiect sa fie prea "optimista" !
Este fara indoiala cel mai amplu proiect STB like ... de DVB Player !
Pentru un astfel de proiect ai nevoie de competenta, timp si chef !

Hai sa vedem care ar fi tinta ...

















Ce am incercat eu !

- sub Linux for AML , am incercat sa construiesc un VLC !
- constructia a mers si VLC ... a pornit ! am instalat ceva drivere si a si cantat
un fisier .wav ! la tentativa de a face play pe un .ts a crapat ! La cata experienta
de constructie la acel nivel am eu ... m-am blocat si am renuntat !
- asa cum arata Linux for AML desktop este prea vast , prea general ,
si prin urmare cam lent in reactii ! dar ... de mers, a mers !
- versiunea de tip Consola pare insa mai abordabila ! doar ca trebuie populata
cu aplicatia cu pricina si drivere ! nu este deloc simplu ... dar foarte interesant !

Sursele proiectului VDR , compilabile sub Linux sunt publice ! este un punct
de pornire ! Rezultatul ar putea fi o Masina VDR pe un SD Card, care ar porni
direct in interfata VDR ! mie i-mi suna pasionant !

Corelec pe Amiko A6N

O sa spuneti ca despre asta chiar vorbim ... si aveti dreptate !
La momentul cand m-am apucat sa incerc un Neutrino pe A6N eu as fi dorit
sa plec de la un Corelec ! pentru ca in general suportul lui este mai larg !
Nu s-a putut ! pentru simplul motiv ca nu are SSH ! de fapt are dar nu este
activ pentru Linux ! culmea ! In Corelec Wiki spuneau de o anume manevra
de editare a unui config.ini din partitia de Boot, am facut ca ei si nu a devenit
activ dupa Boot ! asa ca am citit ... si am aflat !

SSH Corelec nu este activ pentru Linux sau Mac dar este activ pentru Terminal
din Windows ! Bavo neica ... asa si voiam !

- tastati in taskbar in zona de search "terminal" ...
- si se va descjide fereastra acestuia ...
- acolo tastati ...



Bingo !

Cu ocazia asta am aflat ca nu era convenabila versiunea actuala de
CoreElec (21.3) pentru ca nu are Kernel 3.14.29 ci 4.9.269, ghinion !
Un alt motiv de a nu alege CoreElec este ca nu are drivere incarcate
ci un model propriu de incarcare si gestiune a lor ! Kernelul Coreelec
nu are suport de drivere DVB ... asa cum are Enigma2 de exemplu !
